產品介紹：

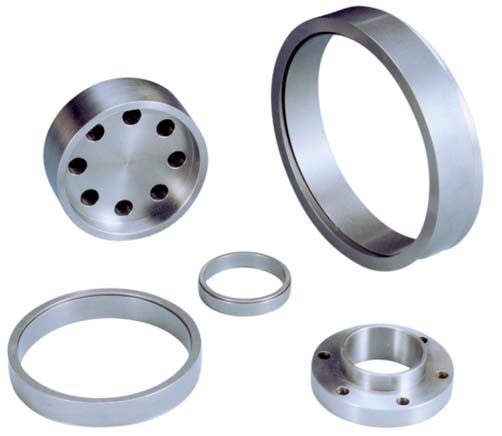

       E型脹緊聯結套有兩個內外錐度環組成，結構簡單緊湊，不需要大的安裝空間，完全環狀無開口，動平衡性能好。

E型脹緊聯結套以壓緊法蘭盤產生高強度的軸面壓力，壓緊軸和輪轂內孔，使其聯結在一起，E型脹緊聯結套可以將

軸面與內孔密封，適用于輕載、安裝空間小的場合。根據軸徑與結構的不同，分F型壓緊法蘭盤和H型壓緊法蘭盤供

選擇。適用軸徑Φ10~Φ180mm。

       Z1型脹套由內、外兩個錐環組成，結構緊湊、輕巧，對中性好。根據軸徑與結構的不同，結合F型壓緊法蘭

盤和H型壓緊法蘭盤使用，由于壓緊螺釘不在脹套內部，脹套的內孔與外圓差值是所有類型脹套中最小的，適合

與安裝空間較小、安裝軸徑與孔徑間隙較小的場合。

      為傳遞較大的載荷，或者結構上需要更長的軸向聯結尺寸，可以多對脹套同時使用，單側壓緊不超過4對環，

雙側壓緊可達8對環。

產品范圍：

美標樣本：E(Z1)系列脹套-美標.pdf

歐標樣本：E(Z1)系列脹套-歐標.pdf
